製品紹介

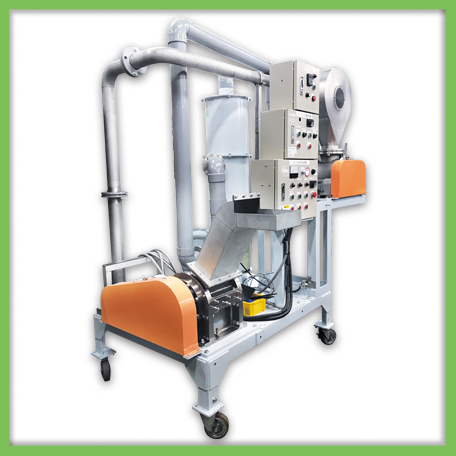

スーパーロータリーカッター【SRC200-8型微粉砕装置】

常温で微粉砕加工が出来るカッターミル

本装置は樹脂ペレット、粒体状の原料の微粉砕に最適です。

樹脂ペレット専用微粉砕装置です。微粉砕粒度は300〜2,000μm程度となります。微粉砕可能な樹脂ペレットの種類はPP、PE、PA等です。
刃物は切れ味抜群であり、常温で微粉砕が可能。(冷却の必要はありません。)
新方式の空送強弱で粒度選定可能です。(スクリーン不要)
動力用コンセント1個で使用可能な省エネタイプです。

機種 主要寸法(W×L×H) 粉砕能力(kg/h) 動力
SRC200型 500×700×360 5kg/h 1.5kw-4P
SRC250型 600×1000×700 12kg/h 3.7kw-4P
SRC350型 700×1000×700 16kg/h 3.7kw-4P
SRC450型 850×1000×750 30kg/h 5.5kw-6P
SRC500型 1000×1300×800 50kg/h 7.5kw-6P

※粉砕能力は原料=PPペレットを500μm(0.5mm)で粉砕時のものです。
※粉砕能力は原料の種類によって変化します。
※動力が小さく、とても経済性に優れています。
※ペレットを粉砕する際、鋭利な刃先の交差で切るため負荷が少なく動力が非常に小さい省エネタイプです。

※下記PDFにて製品の情報をご確認頂けます。

●製品詳細情報　　

※掲載の製品は改良により、予告なしに外観仕様などを変更することがあります。

スーパーロータリーカッターのパーツについて

スーパーロータリーカッターは以下のパーツを組み合わせて作られております。

バグフィルター

微粉末捕集用もあり、コンパクな構造です。

ロータリーバルブ

薄物搬送時のかじり、かみ込みを解消するための工夫をこらしております。

ブロアー（送風機）

吸引式、吸引圧送式、ステンレス仕様等、各機種があります。

サイクロン

薄物の捕集、分離に優れた性能を発揮する構造です。

横型サイクロン

サイクロンの性能はそのままに、本体高さを低くしました。前面窓(取外し可能)から内部の視認性を確保、配管を取り外す事無く清掃が可能です。(特許取得済)

樹脂ペレットを搬送システムにて微粉砕した場合
Before

粉砕前の樹脂ペレット

After

粉砕後の樹脂ペレット

　

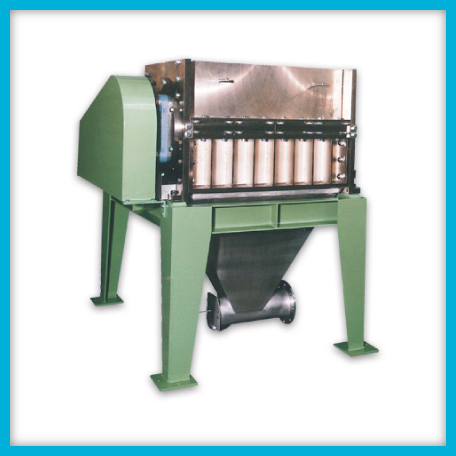

ロータリーカッター【RC250型粉砕装置】

本装置は薄物の樹脂（フィルム・シート状等）
ゴム類、紙、繊維等の粉砕に最適です。

薄物フィルムシート専用粉砕装置です。

原料の厚みが5μm〜3mm程度の粉砕に最適です。

粉砕粒度スクリーンはφ0.5〜20mm程度となります。

刃物は切れ味抜群であり、紙、糸、エンプラの粉砕も可能です。

動力用コンセント1個で使用可能な省エネタイプです。

※下記PDFにて製品の情報をご確認頂けます。

●製品詳細情報　　

※掲載の製品は改良により、予告なしに外観仕様などを変更することがあります。

ロータリーカッターのパーツについて

スーパーロータリーカッターは以下のパーツを組み合わせて作られております。

バグフィルター

微粉末捕集用もあり、コンパクな構造です。

ロータリーバルブ

薄物搬送時のかじり、かみ込みを解消するための工夫をこらしております。

ブロアー（送風機）

吸引式、吸引圧送式、ステンレス仕様等、各機種があります。

サイクロン

薄物の捕集、分離に優れた性能を発揮する構造です。

横型サイクロン

サイクロンの性能はそのままに、本体高さを低くしました。前面窓(取外し可能)から内部の視認性を確保、配管を取り外す事無く清掃が可能です。(特許取得済)

フィルムを搬送システムにて粉砕した場合

Before

粉砕前のフィルム

After

粉砕後のフィルム

　

吉工のロータリーカッターの特徴
  • 刃物は板刃を使用。交換、再研磨、微調整が容易に行えます。
  • 粉砕する際の引きちぎりや、叩き付けを起こさないので粉砕後の原料の変質、劣化がありません。
  • 現実績で厚さ2ミクロンのフィルムを粉砕出来ます。また、発熱が少ない為、シュリンクフィルムの粉砕も可能です。
  • 粉砕品はカール等の発生が少ないため、かさ比重が大きくなります。

ご注文について
  • 弊社では、完全オーダー生産を行っております。
  • 前後の投入装置や空送装置などは仕様変更を承っております。
  • 処理量、設置場所に応じた粉砕装置を設計製作致します。

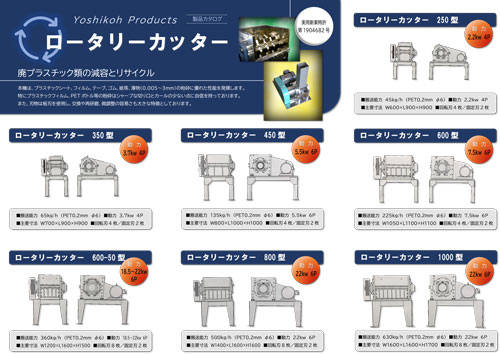

ロータリーカッター スペック表

下記PDFよりロータリーカッターの製品カタログをご確認頂けます。
